Membuat UML (Activity Diagram) Menggunakan Power Designer

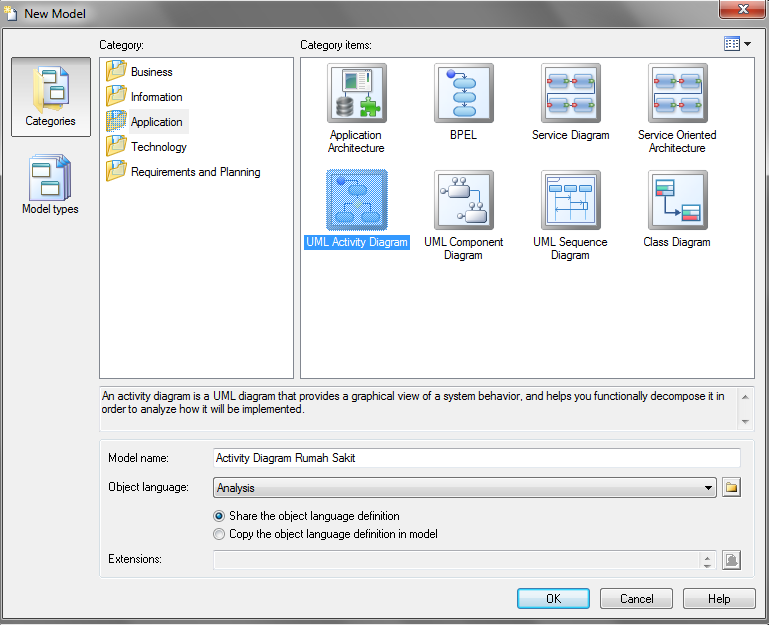

  1. Pertama-tama, pilih New --> UML Activity Diagram. Jangan lupa beri nama apa yang dikehendaki.

  2. Photobucket

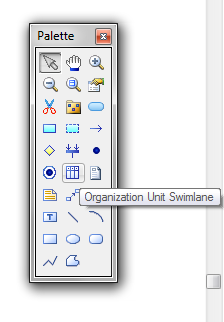

  3. Pada Palette tool, pilih Organization Unit Swimlane. Klik tanda tersebut dan letakkan di lembar area kerja.

  4. Photobucket

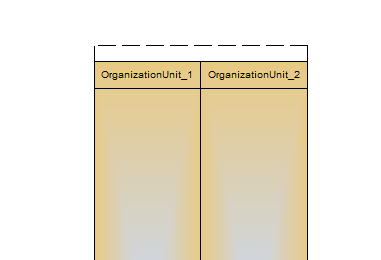

    Buatlah dua partisi, atau Swimlane tadi. Untuk menetralkan pointer, maka klik kanan. Untuk melebarkan partisi, arahkan pointer sehingga terlihat seperti ini. Selanjutnya di klik dan atur lebar yang diinginkan.
    Photobucket
    Setelah itu beri nama pada tiap-tiap partisi dengan mengklik dua kali pada judul/tulisan OrganizationUnit_1.
    Photobucket
  5. Setelah membuat partisi, kita buat state, yang berupa start dan end.

  6. Photobucket Photobucket Photobucket

    Dan buat juga activity. Dalam tutorial ini terdapat 9 buah activity.
    Photobucket

  7. Untuk memberi nama pada masing-masing tersebut, klik dua kali.

  8. Photobucket

    Photobucket

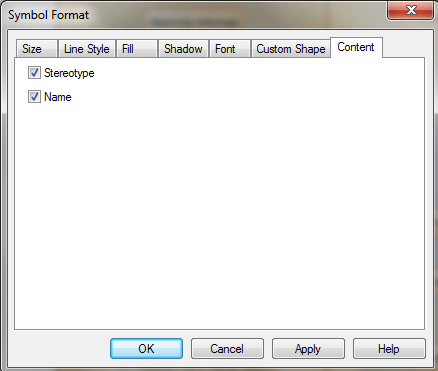

  9. Untuk memunculkan nama pada state Start dan End, maka klik kanan kemudian pilih Format. Atau bisa juga dengan menekan Ctrl + T. Lalu menuju ke Tab Content dan centang name.
  10. Photobucket

  11. Kemudian tinggal memberi flow.

  12. Photobucket
    dan jadi deh.
    Photobucket
    Untuk menghias pada item masing-masing, klik kanan --> Format. Atau di Ctrl + T

    Semoga Bermanfaat....
